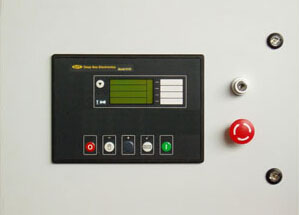

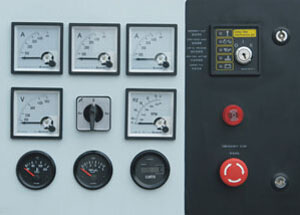

A.顯示:三相電壓、三相電流、發電機功率、功率因數、頻率、控制用蓄電池電壓、浮充電電流、運行時間計時。
B.指示:市電電源指示、發電機組電源指示、供電指示、各類故障報警指示。
C.狀態選擇:自動/手動/試運行。
1.自動:準狀態自動控制、市電狀態自動檢測、機組自動啟動、自動投網、自動退網、自動停機、故障自動跳閘、停機、報警。
2.手動:手動啟動、手動合閘、分閘、停機
3.試運行:在市電有電狀態下,每周一次對機組實行自動化運行,確保機組在良好的備用狀態。
D.調節:
1.發電機電壓自動調節和手動微調。發電機電壓自動調節精度±0.5%Ve (注: Ve-額定電發電機電壓手動微調范圍 ±0.5%Ve
2.浮充電調節。0~5A浮充電(對控制用蓄電池)電流可調節。蓄電池電壓DC12/24V
E.準狀態控制系統:自動預加熱系統輸出電壓AC220V輸出功率1.5KW/臺自動控制溫度50~55℃(機組溫度)在自動狀態,機組時刻準備市電失電時自動啟動,在≤8S內自動投網,帶滿負荷運行。機組必須在準備狀態時,通過水冷卻系統預加熱、自循環、溫度自動控制,實現機組50~55℃溫度。
F.市電自動檢測:在自動狀態,通過外開關信號,對市電狀態自動長期檢測、判別。一旦市電有故障、失電時,即刻可進入自動啟動狀態。
G.機組自動啟動、自動投網、自動退網、自動停機系統:當機組在自動狀態下,市電故障失電經系統3S確認,自動啟動機組(啟動三次為一個循環)。當額定電壓和額定轉速時,自動合閘投網、供電。自啟動投網供電時間≤12S。當市電恢復正常后,經系統3S確認,機組自動跳閘退網,延時3分鐘,自動停機,并自動進入下一個自動啟動的準備狀態。
H.自動保護:具有過載、短路、高水溫、低油壓、欠電壓、油高溫、超速保護。具有自動跳閘、停機功能。具有過載、高水溫、低油壓、自啟動失敗、超速、油高溫故障自動聲光報警。 I.系統說明:系統采用高可靠性電氣產品,自動控制、自動啟動、自動停機等自動控制,工業電腦采用中外合資PLC控制電腦系統,確保運行的可靠性。

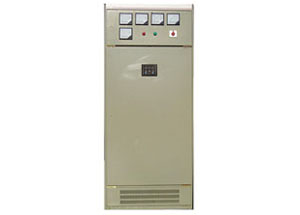

該系統具有市電、機組兩路電源自動切換供電的功能,主要實現市電與機組電源的自動切換。市電正常狀態下,系統具有市電優先供電的功能,當市電失電時,系統能自動倒換之機組側,由機組向負載自動供電;當市電恢復正常時,系統能自動倒換之市電側,由市電向負載自動供電,具有市電優先供電功能。
根據發電機組與市電的數量不同,可分為:?jiǎn)螜C(jī)組與單市電的切換、單機組與雙市電的切換、雙機組與單市電的切換、雙機組與雙市電的切換。它們的功能如下:
A.單機組與單市電的切換:
參數顯示功能:市電電壓、發電機電壓、負載電流。 狀態顯示功能:市電正常/故障、發電機運行/故障、市電/發電機帶載。手動控制功能:手動/自動/維修、發電機/市電帶載。 自動控制功能:市電故障,延時確認(時間可調),發出起動機組指令,機組起動運行正常后,發電機帶載;市電恢復,延時確認(時間可調),市電帶載,機組空載運行3分鐘(可調)后自動停機。
B.單機組與雙市電的切換: 參數顯示功能:一路市電電壓、二路市電電壓、發電機電壓、負載電流。 狀態顯示功能:一路市電正常/故障、二路市電正常/故障、發電機運行/故障、一路市電/二路市電/發電機帶載。手動控制功能:手動/自動/維修、主/備用市電選擇、發電機/一路市電/二路市電帶載。 自動控制功能:主用市電故障,延時確認(時間可調),備用市電帶載;兩路市電都發生故障,則發出起動機組指令,機組起動運行正常后,發電機帶載;市電恢復,延時確認(時間可調),市電帶載,機組空載運行3分鐘(可調)后自動停機。
C.雙機組與單市電的切換:
參數顯示功能:市電電壓、一號發電機電壓、二號發電機電壓、負載電流。 狀態顯示功能:市電正常/故障、一號發電機運行/故障、二號發電機運行/故障、市電/一號發電機/二號發電機帶載。手動控制功能:手動/自動/維修、主/備用發電機選擇、一號發電機/二號發電機/市電帶載。 自動控制功能:市電故障,延時確認(時間可調),發出起動主用機組指令,主用機組起動運行正常后帶載;如主用機組在起動或運行過程中發生故障,則自動起動備用機組,備用機組起動運行正常后帶載;市電恢復,延時確認(時間可調),市電帶載,機組空載運行分鐘(可調)后自動停機。
D.雙機組與雙市電的切換:
參數顯示功能:一路市電電壓、二路市電電壓、一號發電機電壓、二號發電機電壓、負載電流。
狀態顯示功能:一路市電正常/故障、二路市電正常/故障、一號發電機運行/故障、二號發電機運行/故障、一號發電機/二號發電機/一路市電/二路市電帶載。
手動控制功能:手動/自動/維修、主/備用發電機選擇、主/備手市電選擇、一號發電機/二號發電機/一路市電/二路市電帶載。
自動控制功能:主用市電故障,延時確認(時間可調),備用市電帶載;兩路市電都發生故障,延時確認(時間可調),發出起動主用機組指令,主用機組起動運行正常后帶載;如主用機組在起動或運行過程中發生故障,則自動起動備用機組,備用機組起動運行正常后帶載;市電恢復,延時確認(時間可調),市電帶載,機組空載運行3分鐘(可調)后自動。
系統采用中外合資ATS切換開關,實現機電互鎖確保運行的可靠性。
A.該系統功能具有手動并網/自動并網/“0”位置叁套系統及選擇。當系統在手動并車狀態下,通過同步表實現兩臺機組手動并網。并聯運行后,可通過自動調頻調載裝置,實現機組運行過程中的自動調頻、自動調載。當系統在“0”位狀態下,在自動狀態下兩臺機組在市電失電后同時啟動機組,只有一臺機組實現自動投網供電,另一臺機組延時3分鐘停機。若已投網機組發生故障,立即啟動另一臺機組并投網供電。
B.當系統在自動并車狀態下:在自動狀態下兩臺機組在市電失電后同時啟動機組,甲臺機組實現自動投網,當供電負載小于一臺機組額定功率時,乙臺機組延時3分鐘停機,當已運行甲臺機組連續工作8小時,乙臺機組會立即啟動,實現二臺機組自動并網,并將供電負載轉移到乙臺機組上,甲臺機組退網,并延時3分鐘停機。
C.當供電負載連續1分鐘大于一臺機組額定功率時,另一臺機組會立即啟動并并網供電。該調頻調載裝置確保兩臺機組負載分配均勻。該功能可根據用戶要求編程。
D.該系統并具有逆功率保護。系統采用高可靠性電氣產品,自動控制、自動啟動、自動投網、自動退網、自動停機等自動控制,工業電腦采用工業控制電腦PLC系統,確保運行的可靠性。
E.自動并車裝置、自動調頻調載裝置,均采用品質可靠的產品。 注:以上為引江發電柴油發電機組自動化,并車,切換等全部功能介紹,具體客戶的機型選擇根據客戶需要進行安排。引江發電一定致力給您完美的自動化配置,您的滿意是本公司最大的追求!
